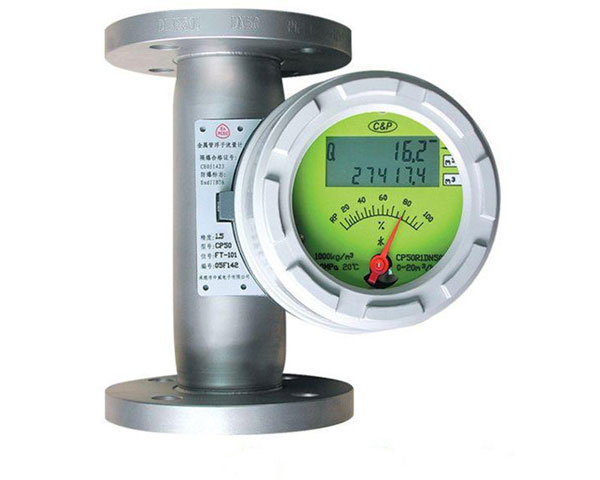

【产 品 名】AYT-LZ金属管转子流量计 马上订购
【详细内容】



一、概述
AYT-250
系列金属管转子流量计用于封闭管道中液体、气体或蒸汽的流量测量,在过程控制中的广泛应用,特别适合中小流量的控制和测量。
它是由锥管、浮子、指示器、转换器组成。流体流进锥管浮子上升,其升力M与重力G平衡时,浮子的位移通过磁钢传递给指示器就地指示流量或再由转换器转换成相应的电信号(二线制4-20mA,三线制0-10 mA,四线制4-20 mA0-20mA)可与DDZ- DDZ-型电动单元组合仪表,I系列、EK系列等仪表匹配,也可与计算机联网实现流量的远距离显示,记录、调节,积算和控制。

1.      设计合理,工作可靠,指示器部分属于免修部件,耐腐蚀、耐高温、高压,防尘、防滴、防爆。
根据用户要求可同时指示标准状态流量和实际工作状态的流体流量(根据用户提供、流量、温度、密度、压力等参数由计算机计算完成)亦即可作2-3种刻度指示,输出信号和刻度一致而且线性。

2.      输出模拟信号0-10mA4-20 mA0-20 mA可配我厂模拟信号-频率转换器,输出频率信号并可显示累积流量。

3.      管道与流量传感器连接有多种形式的结构和尺寸为方便设计院设计,基型流量传感器安装高度为250mm,过滤器安装高度100mm50mm二种,亦可按客户要求定制。

4.      流量传感器除基材1Cr18Ni9Ti外亦可选用0Cr18Ni9Ti ; 0Cr18Ni12Mo2Ti(钼二钛);镍基合金(hastelloy哈氏合金)0Cr16 Ni60Mo16W4;内衬聚四氟乙烯(PTFE4F46F、玻璃、橡胶等。

5.      各项性能指标均不低于国外同类产品。

6.      流量计耐高温可达400,小口径耐压可达10MPa以上。

7.      为防止测量气体或蒸汽时,浮子的跳动产生的误差专门设计了阻尼器,亦可适用于较大脉动的流体测量。

8.      流量计的进出口位置有:下-上;左-右(平);右-左(平);下-上横;下横-上横;

9.      根据用户需要有指示型;电远传;上下限报警装置;现场累积显示;保温;冷却夹套;并备有各种规格式样的过滤器,安装高度可由客户定。

10.  我公司专门为用户生产各种特殊规格、特殊用途的流量计,请与我公司联系。

二、技术参数

测量范围见表1
量程比:101;(根据用户可达151
精度等级:2.5;特殊1.5
压力损失:6.5KPa -38.2KPa
流体温度:-80-400(内衬氟塑料为-80--+90
流体粘度:15≤5mPa?S; 25-150≤300mPa?S
工作压力:1.6MPa2.5 MPa4.0 MPa6.3 MPa≥10 MPa
连接方式:法兰连接(螺纹连接请与生产厂协商)
JB81-59;JB82-59
输出电信号:二线制4-20mA,三线制0-10mA
电源电压:24V±20%DC(与输出无影响)
电源消耗:约25mA
电信号温度影响:0.5%/10
负载电阻:0-10mA,0-1.2kΩ;4-20mA,0-500Ω
接线电缆:RVVP3×28/0.15;2×28/0.15;4×28/0.15
防暴等级:本安型:ibCT5,配安全栅LB830S
隔爆型:dBT5
传感器连接高度:标准型为250mm
磁过滤器高度:标准型:100mm(也可由用户定)
传感器安装形式:基型为250mm(也可由用户定)
指示器防蚀类别:防尘防滴(相当于IP65
报警主要技术性能:
1
.工作电压:12V±10%;低电平≤4V,高电平≥9V
2
5A 125V/3A 250V 常闭和常开触点各一对。
传输距离:1Km(金属屏蔽线)导线电阻不大于100Ω

三、流量范围

公称通径 mm

20

101.325KPa 20 空气

15

2.5-25 L/h
4-40 L/h
6.3-63 L/h
10-100 L/h
16-160 L/h
25-250 L/h
40-400 L/h
60-600 L/h
63-630 L/h

0.07-0.7 m3/h
0.11-1.1 m3/h
0.18-1.8 m3/h
0.28-2.8 m3/h
0.4-4 m3/h
0.7-7 m3/h
1.0-10 m3/h
1.6-16 m3/h

20

0.16-1.6 m3/h

4.5-45 m3/h

25

0.1-1 m3/h
0.16-1.6 m3/h
0.25-2.5 m3/h
0.3-3 m3/h
0.4-4 m3/h

3-30 m3/h
4.5-45 m3/h
7-70 m3/h
11-110 m3/h

40

0.6-6 m3/h

16-160 m3/h

50

0.63-6.3 m3/h
1.0-10 m3/h
1.2-12 m3/h
1.6-16 m3/h

18-180 m3/h
25-250 m3/h
40-400 m3/h

65

2.5-25 m3/h

75-750 m3/h

80

2.5-25 m3/h
3.0-30 m3/h
4.0-40 m3/h

110-1100 m3/h

100

6-60 m3/h
6.3-63 m3/h

180-1800 m3/h

125

10-100 m3/h

250-2500 m3/h

150

12-120 m3/h

300-3000 m3/h

可为用户制造各种规格,各种流量范围的流量计
