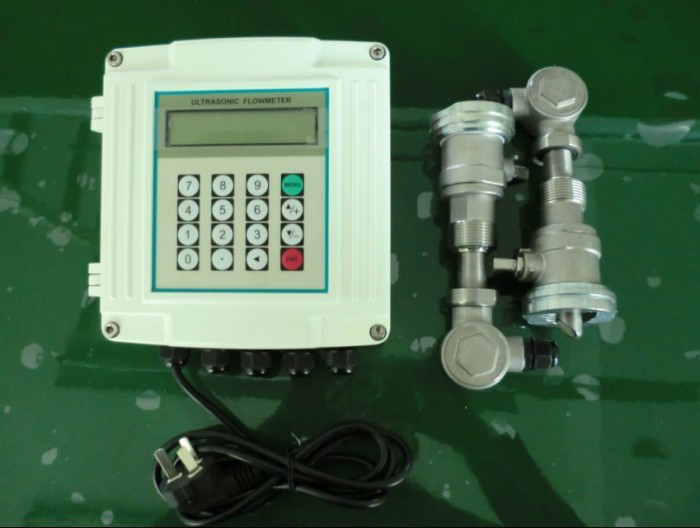

【产 品 名】插入式超声波热量表 马上订购
【详细内容】


产 品 说 明
    FC系列超声波热量计按照我国热量计标准CJ128设计制造,是在流量计的基础上加装测温元件按国标算法求得热量。由超声波热量计主机,专用信号电缆,流量传感器,供回水温度传感器PT100,PT100三芯电缆五部分组成。主机和流量传感器均有多种形式可供选择。



插入式超声波热量表产品特点

工作电源:85-264VAC/24VDC可选
流速范围:0-±32m /s(流速分辩率0.001m/s)
测量周期:500m/s(每秒2次)

显        示:背光型汉字液晶示器。可显示瞬时热量及正、负、净累积热量等
操        作:4X4轻触键盘
信号输入:3路4-20mA输入,2路三线制PT100铂电阻
信号输出:1路隔离4-20mA或0-20mA输出
1路隔离型可编程OCT用于输出累积脉冲及各种报警信号
1路继电器可输出正、负、净累积及各种报警信号
数据接口:隔离RS485输出
通讯协议:MODBUS协议、MBUS协议、FUJI扩展协议,推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议
其它功能:自动记忆前64日、前32个月、前2 年的累积流量和工作状态;自动记忆前16次上、断电时间和流量并可实现自动或手动补加;防护等级:IP65
防爆等级:EXdIIBT4(防爆型)定制



插入式超声波热量表技术参数

项目

性能/参数



型号

FC-80F1

FC-80F2防爆型

FC-80F3

FC-80FS / FS1



准确度

满足EN1434标准



最大流速

32m/s

测量周期

500mS (每秒2次,每个周期采集128组数据)

测量原理

超声波时差原理,4字节IEEE754浮点运算

显示接口

可连接2×10背光型汉字或者2×20字符型液晶显示器

操作

外接16键轻触键盘以及PC计算机设参软件

输入

3路4-20mA输入可选,准确度0.1% ,可输入压力、液位、温度等信号,也可以作为数字接口使用

两路三线制PT100铂电阻输入回路,可实现热量计量功能(焓差法)

输出

电流信号 (可选模块):4-20mA, 阻抗600Ω浮空,准确度0.1% 。
频率信号 (可选模块):1-9999Hz之间任选,OCT输出。
脉冲信号:正、负、净流量及热量累计脉冲,双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程,默认200ms) 。
报警信号:双路OCT输出,可选近20种源信号。
数据接口:隔离RS485串行接口。

通讯协议

MODBUS协议、MBUS协议、FUJI扩展协议 (兼容汇中公司流量计及水表通讯协议),推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议

其它功能

自动记忆前64日、前32个月、前2 年的累积流量和工作状态;自动记忆前16次上、断电时间和流量并可实现自动或手动补加;
可编程定量控制器(可使用外部输入信号或MODBUS指令启动);
1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备;
工作参数可固化到机内的FLASH存储器中,上电时自动调出;
用户能够通过E-mail传送来的代码文件实现软件升级
故障自诊断功能。
故障时间计时器。

工作电流

50mA (不连接键盘显示和蜂鸣器不响的条件下)

备用电池

使用CR2032,在24VDC断电条件下保持10万小时数据不丢失

环境温度

-10℃~70℃? (大于此温度范围要求请与厂家联系)

工作时间

连续

版 本 号

FC-80(15版)

FC-80F2防爆型

FC-80F3(13版)

FC-80FS/FS1(15/13版)

电 源

24VDC/85~264VAC

8~30VDC/85~264VAC

功耗

小于1.5W

小于1.5W

尺寸(mm)

251×192×96

270×290×90

230×150×80

160×80×250/210

传感器

外缚式

高温S1H型,适用管径DN15~100mm
高温M1H型,适用管径DN50~700mm?? 其它厂家的传感器

插入式

测量管道材质不限(不停产安装)适用于管径DN80以上。

管段式

π型管段式:适用于管径DN25-DN40,整机测量精度±0.5%
标准管段式:适用于管径DN50~DN1000,整机测量精度±0.5%

信号电缆

专用SEYV75-2屏蔽双绞线缆。特定场合,单根可加长至500 米(不推荐)。

防护等级

IP68(可浸水工作)

可测管道

管材

钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道,允许有衬里。

衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。

内径

15mm~6000mm(π型管段式内径可小至2毫米)

直管段长度

上游≥10D,下游≥5D,距泵出口处≥30D。

测量介质

种  类

水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。

浊  度

≤20000 ppm,污水测量效果好,绝大多数污水管道可稳定测量。

温  度

-40℃~160℃

流  向

可对正反向流量分别计量,并可计量净流量。
