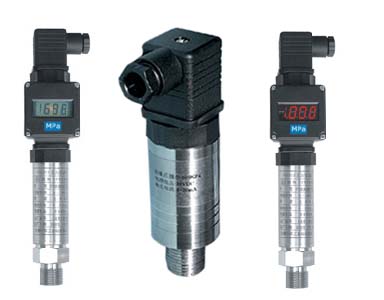

【产 品 名】AYT316压力变送器 马上订购
【详细内容】



AYT316压力变送器具有工作可靠,性能稳定,安装使用方便,体积小,重量轻,性能价格比高等特点.能在各种正负压力测量中得到广泛应用.

AYT316压力变送器采用进口扩散硅或陶瓷压阻传感器作为压力检测元件,传感器的信号经高性能电子放大器转换成4-20mA0-10mA统一输出信号.

AYT316压力变送器主要性能指标:

精度等级:   0.25级基本误差±0.25%

                         0.5级基本误差±0.5%

非线性误差: 0.25≤±0.25%FS

                         0.5≤±0.5%FS

输出特性:   两线制4-20mA输出的品种,标准供电DC24V,负载电阻大于600Ω,每增加50Ω需增加1V供电,但最高供电极限为DC45V.当需要超过DC24V供电时,输出回路应避免长期工作在零负载电阻状态,必要时可在输出回路中串入电阻以降低输出功率管的功耗.零负载电阻时最底供电电压DC12V

AYT316压力变送器主要技术参数:

应用范围

工业过程控制系统中压力的测量

被测介质

316L相容的各种介质

量程(表压、绝压)

010kPa016kPa025kPa040kPa
0
0.06MPa00.1MPa00.16MPa
0
0.25MPa00.4MPa00.6MPa
0
1MPa01.6MPa02.5MPa
0
4MPa06MPa010MPa
0
16MPa025MPa040MPa
0
60MPa0100MPa0160MPa

过载

对于量程≤10MPa2倍;
对于量程>10MPa1.5

精度(包括线性、迟滞、重复性)

0.25%0.5%

工作温度范围

被测介质:-60~+150
环境温度:-40~+85

补偿温度范围

40~+85

环境温度变化的影响

1,对于量程>0.06MPa
对于0.25级:<0.01%/
对于0.5级: 0.02%/
2
,对于量程≤0.06MPa
对于0.25级:<0.02%/
对于0.5级: 0.04%/

稳定性

0.2FS /

输出

420mADC两线制

供电电源

1245VDC (要考虑负载);
*
对于本安系统需配相应的安全栅

电气接口

M20×1.5ZG1/2

过程接头

M20×1.51/2 NPT,或按用户要求

功耗

1W

AYT316压力变送器选型表





型号

AYT316

 压力变送器

量程范围

A

 05kPa20KPa

B

 020kPa70KPa

C

 070kPa350KPa

D

 0200kPa700KPa

E

 0700kPa3.5MPa

F

 02.0MPa7MPa

G

 07MPa35KPa

H

 020MPa60MPa

精度等级

 0.1%

 0.25%

 0.5%

输出信号

E

 4--20mA DC 两线制

K

 1--5V DC 三线制

S

 用户约定

压力连接

R

 标准型(M20×1.5)

P

 齐平膜

O

 按用户尺寸加工

电气连接

C1

 电缆引出式

C2

 接插件连接式

M

 用户约定

其他选项

i

 本安型iaCT6

d

 隔爆型DBT4

T

 船用型

M2

 数字液晶指示表

M3

 数码管数字指示表

LM

 电缆引出长度

Q

 转换接头

A

 绝压测量

F

 负压测量

C

 陶瓷传感器

S

 散热器及过程连接件

Y

 用户约定
