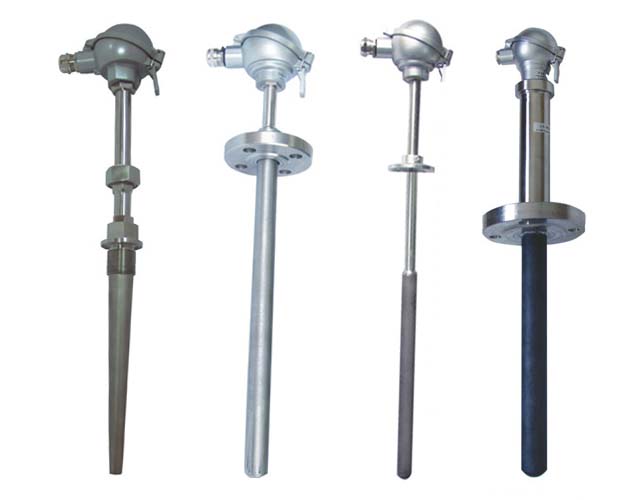

【产 品 名】耐磨抗震热电偶 马上订购
【详细内容】



一、耐磨抗震热电偶概述

耐磨抗震热电偶是电厂循环流化订锅炉,沸腾锅炉,粉磨煤机造气炉和水泥厂系列窑头,窑尾,炉头罩及化工,冶炼等高温耐磨环境较为理想的高技术类专用产品,该系列博采众长,采用独特的工艺配方,在失态平衡中制作出耐磨合金该产品与普通不锈钢金属,金属陶瓷保护管,与市场上同类耐磨合金保护管相比,其使用寿命提高1-5.由于环境温度差,温控点过高,振动较大,鼓风机风速过高,磨损严重,造成温度测量非常困难,使用寿命很短暂,一般的耐磨合金只有10-90天就磨透损坏,烧弯,折断,造成热电偶损坏,给用户带来很大的损失和不必要的麻烦,本公司生产的G恰弥补了这个缺点

  该系列抗冲刷,耐磨热电偶经过数百厂家,每年近万次的使用,反应很好,在很多场合具有领先同行的实力,完全可以同进口产品相媲美.该产品具有抗振,耐磨,耐腐蚀,灵敏度高,稳定性好,准确性高,使用寿命长等优点,是目前电厂,水泥厂,化工冶炼厂等高温耐磨领域首选温度测量保护管.

二、耐磨抗震热电偶特点
该热电偶外护管具有耐氧化、耐硫化、耐磨、抗冲击、抗腐蚀、抗热震性、使用寿命长、价格适中和长期使用在不同温度的特点,整支产品具有抗震动结构设计。

耐磨热电偶保护管在不同工况的使用寿命高温耐磨热电偶(抗震型)外护管(铁铝瓷T1)经实际使用的寿命:用于锌精矿沸腾炉寿命4个月;用于硫铁矿沸腾炉寿命10个月;用于煤沸腾炉和循环硫化床锅炉炉膛寿命6个月;用于球磨机、风扇磨进出口寿命5个月。

  普通耐磨热电偶(抗震型)保护管(铁铝瓷T4)经实际使用的寿命:专用于球磨机、风扇磨进出口温度测量,使用寿命最长可达20个月

三、耐磨抗震热电偶主要技术指标

分度号

允许偏差△t()

热响应时间τ0.5(s)

镍铬-镍硅 热电偶

K

+2.5±0.75t

Φ16Φ20≤120
锥形管≤180

注:1级允差的热电偶可协议定货

品种规格

固定装及结构特征

耐磨段材料

测量范围

规格 mm

WRKN

230

固定螺纹

(喷涂)
喷焊
Ni+WC
CoCrW

0500
0
900
0
1100

300×150
450×300
750×600
900×750
1150×1000
1650×1500
2150×2000

WRK2N

WRKN

430

固定法兰

WRK2N

WRKN

630

固定螺纹锥
形管

WRK2N

耐磨抗震热电偶型号表示

WR□□□□□□□□-□/□/□-□

代号

热偶类型

推荐使用温度

N

K分度号|镍铬-镍硅

01200

P

S分度号|铂铑10-

01600

代号

热偶对数

省略

单支式|通常接线端子为2

2

双支式|通常接线端子为4

代号

安装固定装置

1

无固定装置



2

固定螺纹|螺纹M27×2

特殊要求的螺纹订货时需要说明

3

活动法兰



4

固定法兰

用户提供法兰标准、法兰规格和材质要求

代号

接线盒形式

3

防水式

国内常规供货

4

隔爆式

隔爆等级通常为dBT4dCT4

5

不锈钢接线盒



代号

热偶外径 mm

0

Ф16mm



1

Ф20mm



2

Ф22mm



3

Ф25mm



代号

根据工况实际温度选择热电偶保护管

D

高温耐磨保护管T1

使用温度≤1100(T1保护管)

E

普通耐磨保护管T4

使用温度≤600(T4保护管)

代号

测温元件形式

0

传统装配式芯子|芯子型号为WR□□—010-分度号-长度

K

铠装热电偶芯子|铠装热偶芯子的直径以实际使用最高温度确定

补充

固定法兰和非标准螺纹安装补充说明

特殊螺纹尺寸(见注1

法兰标准|法兰规格|法兰材质(见注1

代号

热偶总长 mm

***

***



代号

插入长度 mm

***

***



代号

实际耐磨长度 mm

***

***



代号

热偶精度等级

省略

II

 国内常规供货

I

I

 特殊供货,要加价



1:如选用固定法兰或非标准螺纹安装方式,选型时必须提供法兰标准|法兰规格|法兰材质或螺纹要求。

2WR□□—1□□□□WR□□—3□□□□型选型时仅需要确认总长L(总长等于插入长度)即可;
